Elgin I9 - Instalação

Ult. Alteração: 02/08/2018

Alterado por: Karina

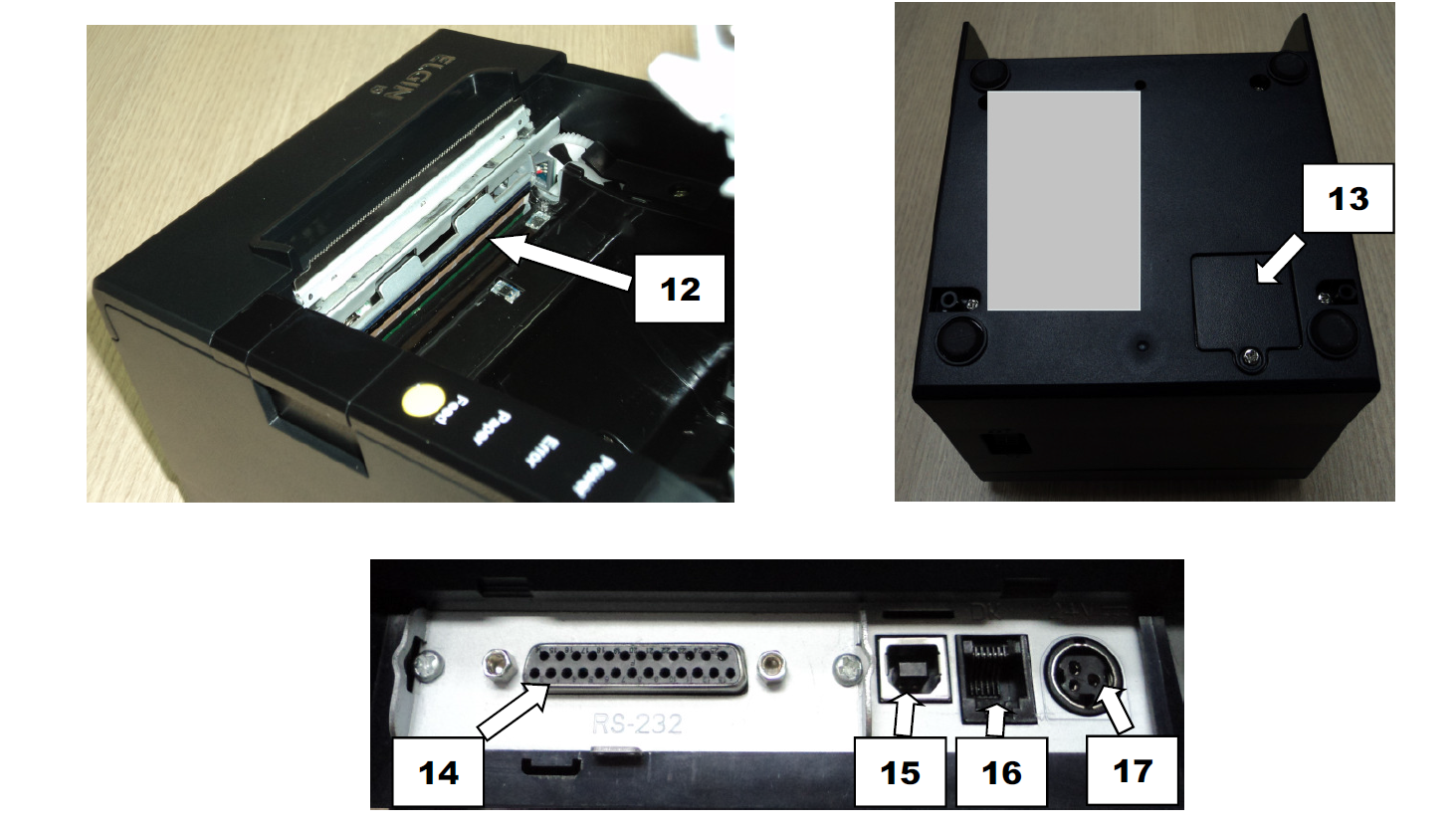

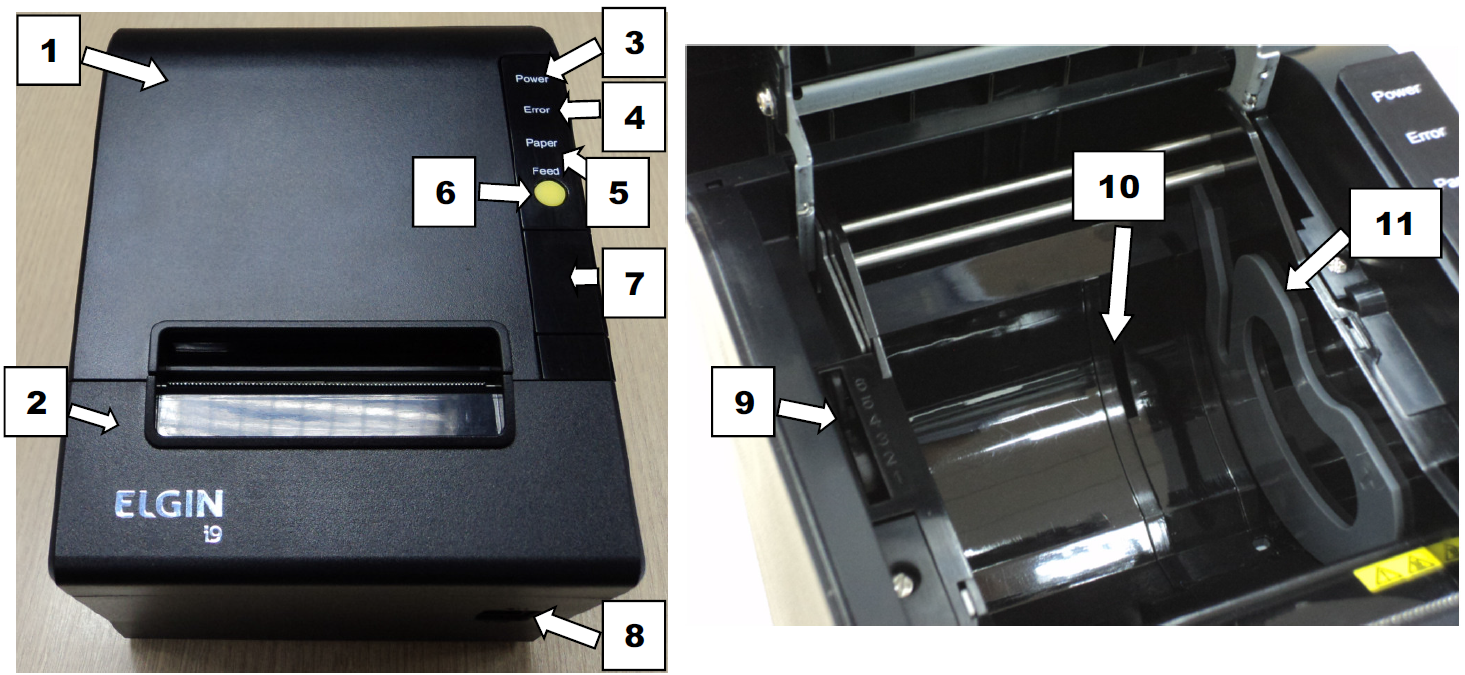

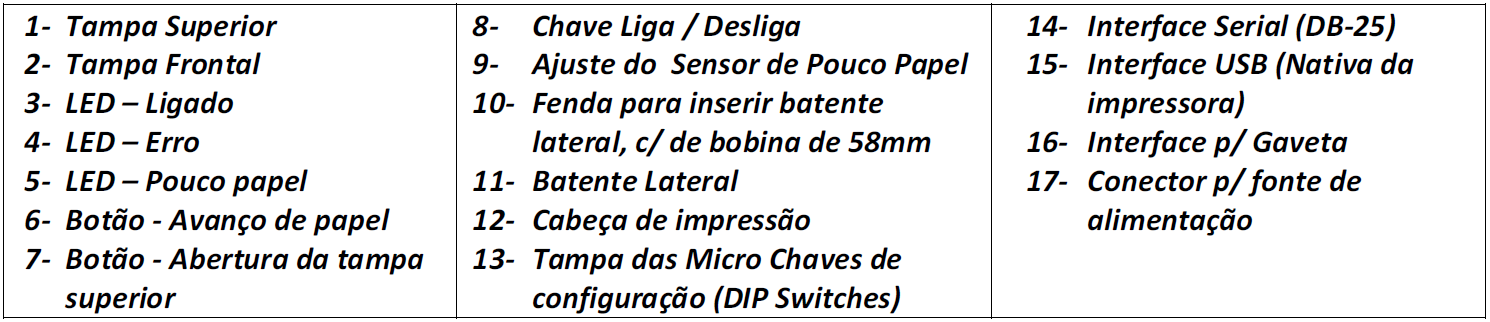

IDENTIFICANDO AS PARTES DA IMPRESSORA

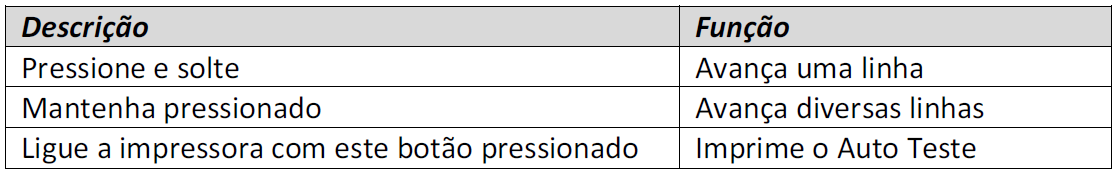

FUNÇÕES DO BOTÃO “AVANÇO”:

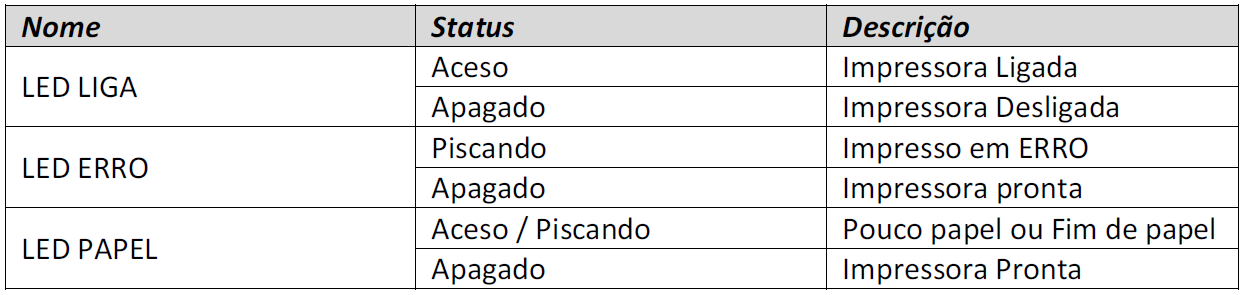

FUNÇÕES DOS LEDs:

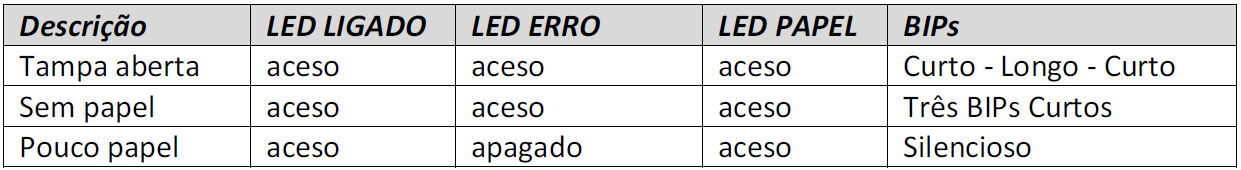

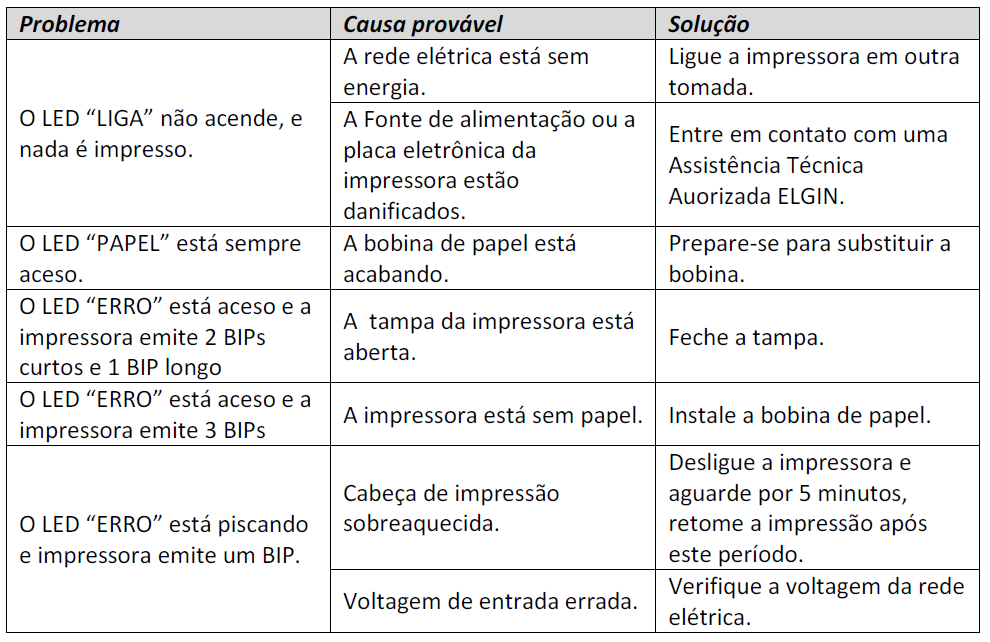

SIGNIFICADO DOS SINAIS SONOROS (BIPs):

Observação:

A impressora utiliza um termistor para checar a temperatura da cabeça de impressão, se houver sobreaquecimento, o fornecimento de energia para a cabeça de impressão é interrompido, e a impressão será pausada; a temperatura limite na cabeça de impressão é de 70 graus Celsius.

INSTALANDO A IMPRESSORA

Conectando à rede elétrica:

1) Certifique-se de que a chave na impressora esteja na posição “O” (desligado).

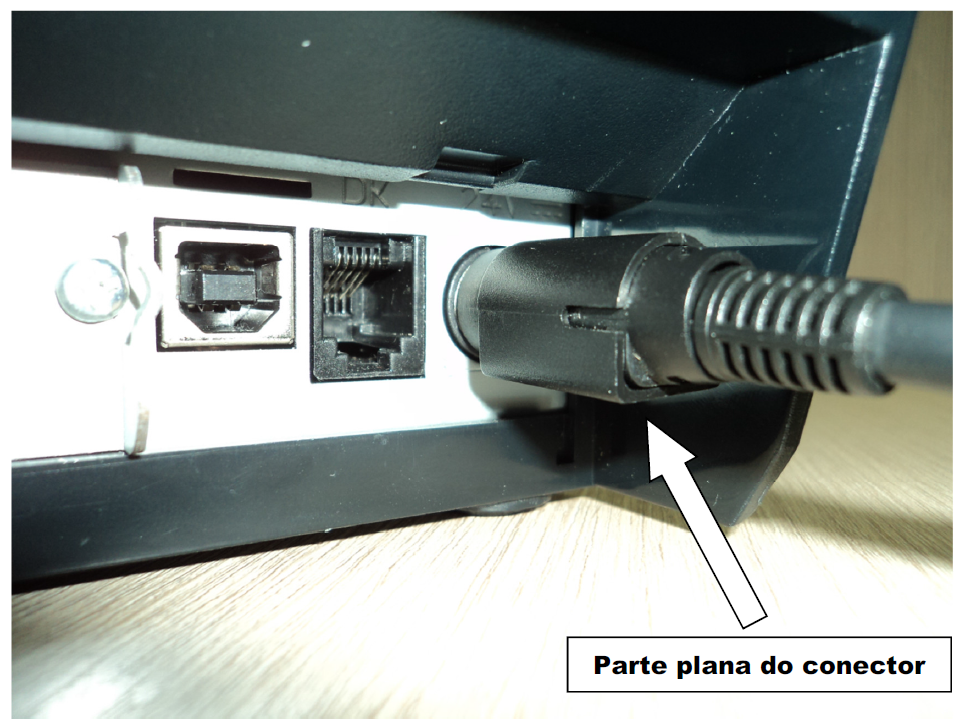

2) Encaixe o plugue da fonte de alimentação na impressora: note que a parte plana deve estar voltada para baixo.

3) Encaixe o cabo de alimentação na fonte e em seguida na tomada da rede elétrica.

Observação:

Nunca puxe o fio para desconectar a fonte de alimentação da impressora, pois o plugue e a impressora podem ser danificados. Para desconectar a fonte da impressora, segure firmemente o conector e puxe-o.

Utilize somente uma fonte de alimentação fornecida pela ELGIN, e certifique-se de que a voltagem da rede elétrica é estável e possui aterramento. Mantenha a fonte da impressora longe de fontes de calor, para evitar descargas elétricas e perigo de incêndio.

Conectando à interface de comunicação

1) Desligue a impressora.

2) Introduza o cabo de comunicação no conector da traseira da impressora.

3) Conecte a outra extremidade do cabo no computador, e ligue a impressora.

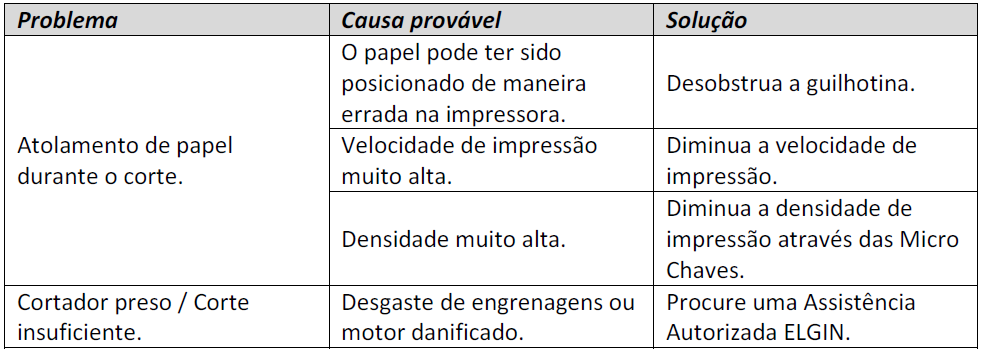

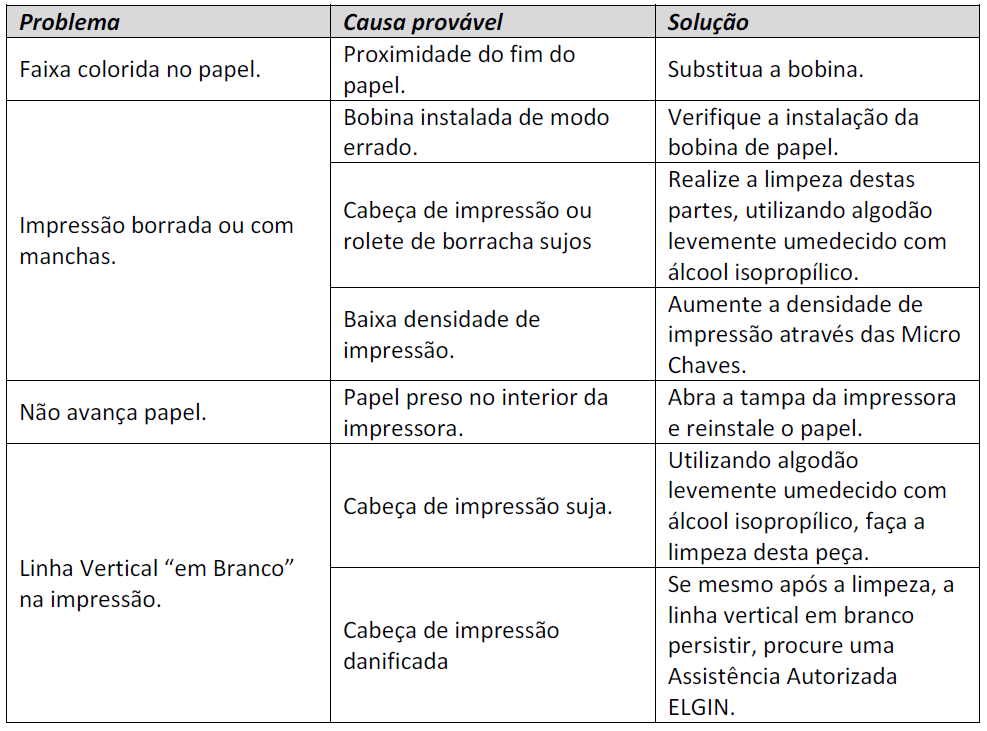

Instalando a bobina de papel

1) Pressione o botão situado logo abaixo do botão “AVANÇO”, para abrir a tampa superior.

2) No interior da impressora, no lado esquerdo, existe uma alavanca com seis posições para alertar quando o papel está próximo do final, onde 1 = muito próximo do final.

3) A impressora i9 permite utilizar 2 larguras de bobina: 58mm e 80mm, se for utilizada a largura de 58mm, desencaixe o batente lateral e encaixe-o na fenda localizada mais à esquerda.

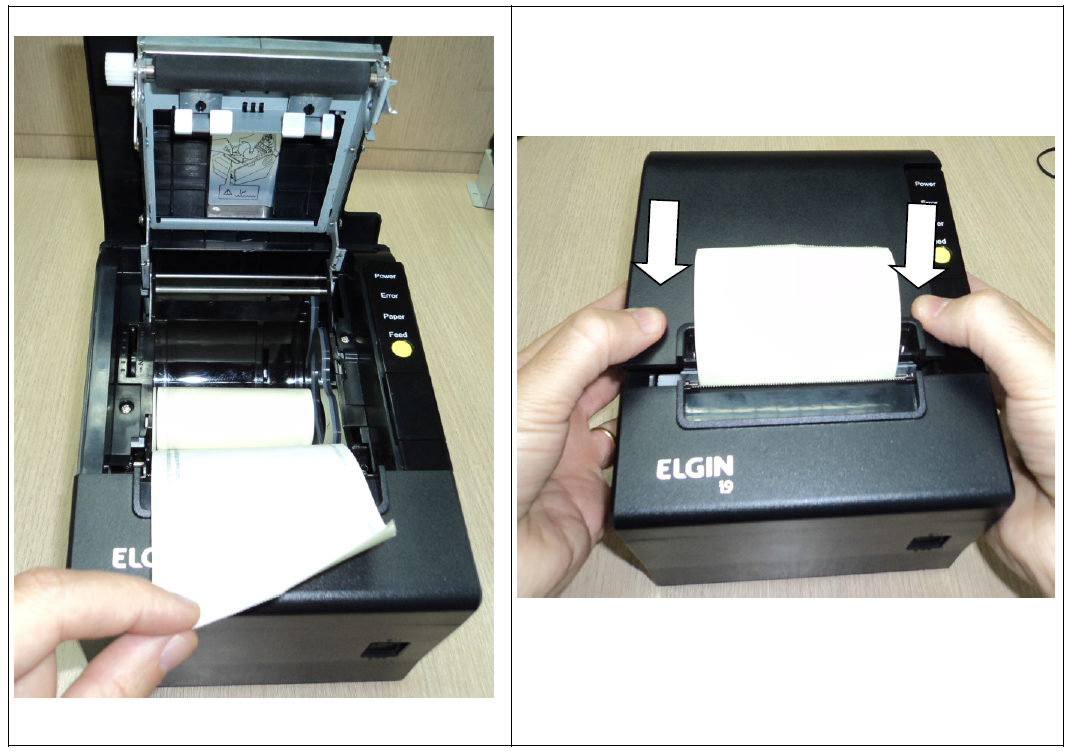

4) Coloque o papel na impressora como indicado na figura a seguir.

5) Abaixe a tampa superior até travá-la.

Ajustando o sensor de pouco papel

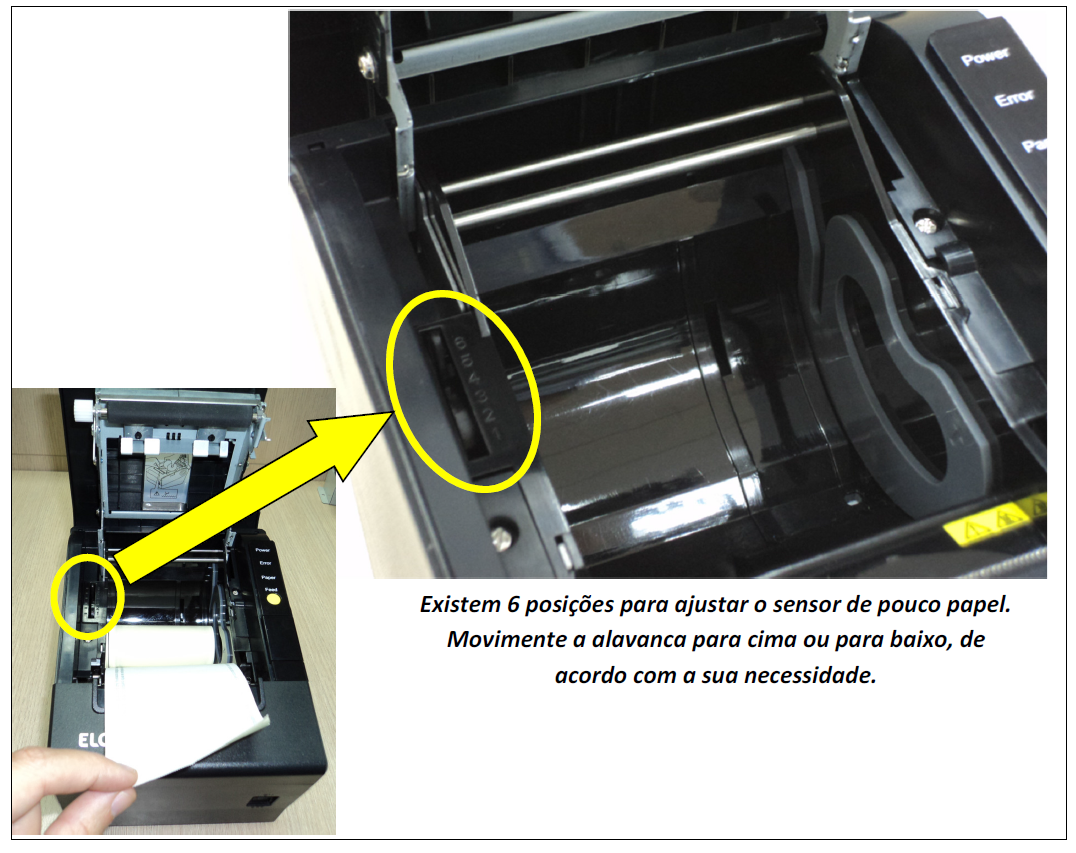

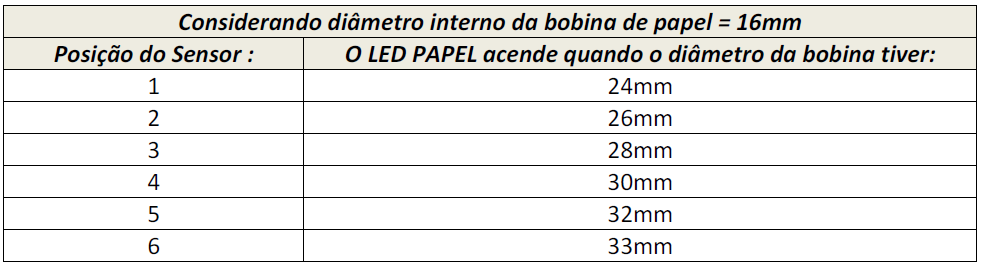

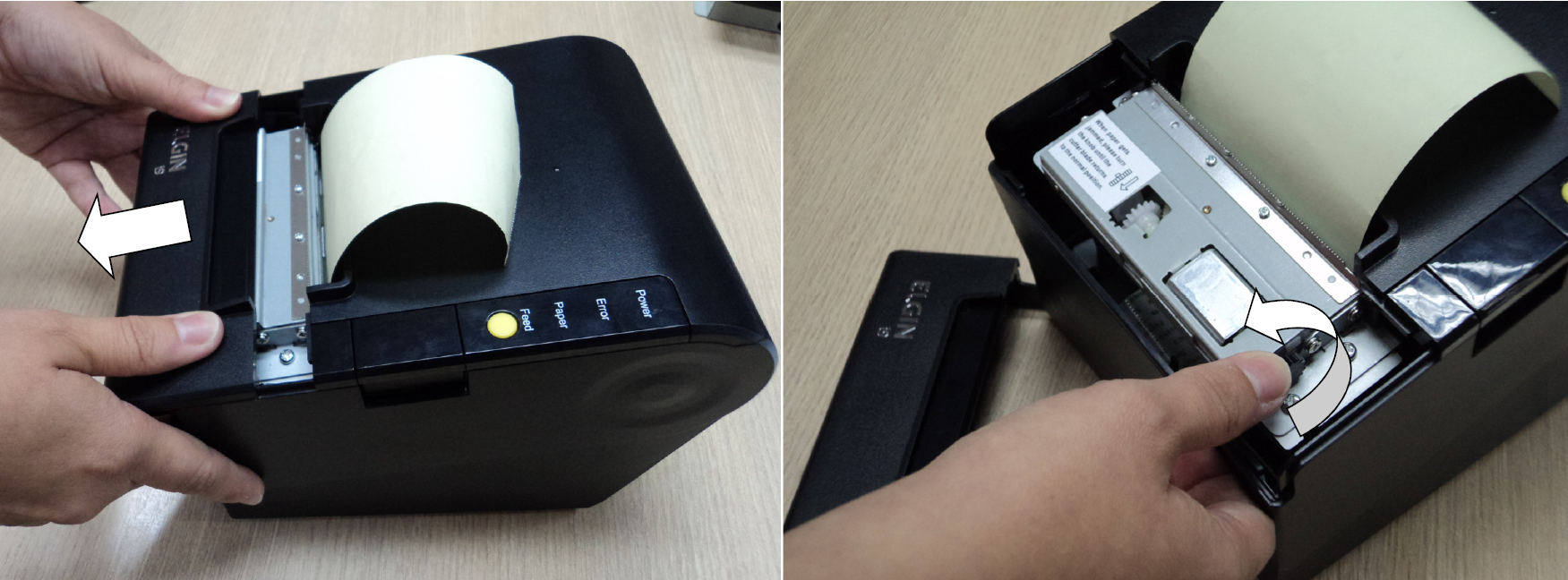

O sensor de pouco papel tem finalidade de avisar o usuário que a bobina de papel está chegando próximo do final. Quando este sensor detecta que a bobina está acabando, o LED PAPEL acenderá. A posição dele pode ser ajustada para que ele detecte esta condição, com maior ou menor antecedência. Veja a seguir:

Instalando o Driver de Windows:

O driver de instação encontra-se no caminho:

W:\Automacao\Elgin\Elgin I9\ELGIN Printer Driver_v-1.6.6

1) Clique duas vezes no arquivo ELGINi9_Driver.exe, para iniciar a instalação do Driver de Windows.

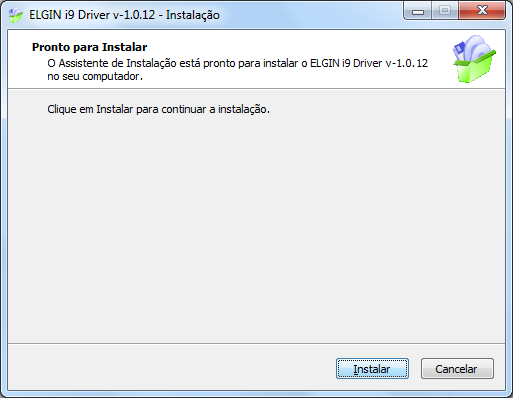

2) Clique em “Instalar”

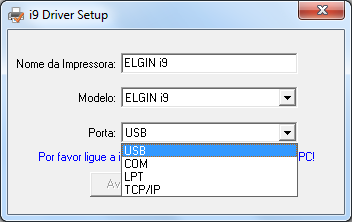

3) Selecione a porta de comunicação a ser utilizada:

Porta USB:

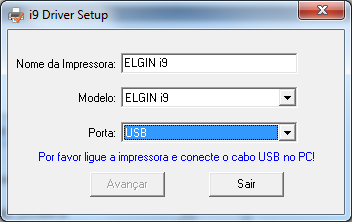

1) Se a porta selecionada for USB, clique em USB, e depois conecte a impressora ao

computador.

2) Depois clique em “Avançar” e aguarde o término da instalação.

Porta COM:

1) Se a porta selecionada for a interface serial, clique em “COM”, e depois em “Avançar”.

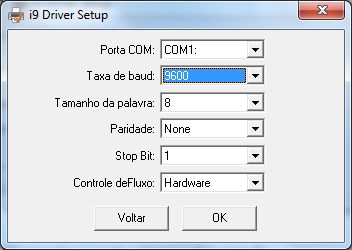

2) Selecione então os parâmetros da interface serial. E clique em “OK”.

Porta LPT:

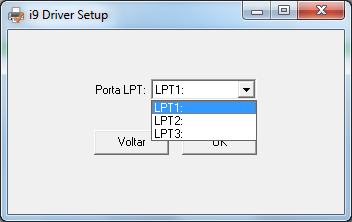

1) Se for utilizar a interface paralela, clique em “LPT” e depois “Avançar”. Escolha o número da interface. Clique em “OK”.

Porta de Rede Ethernet TCP/IP:

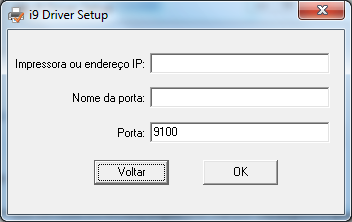

1) Caso utilize a interface de rede ethernet, clique em “TCP/IP”, e depois clique em “Avançar”. Clique então em “Adicionar Porta TCP/IP” e insira o “Endereço IP” e “Nome da porta”. Para finalizar, clique em “OK”.
